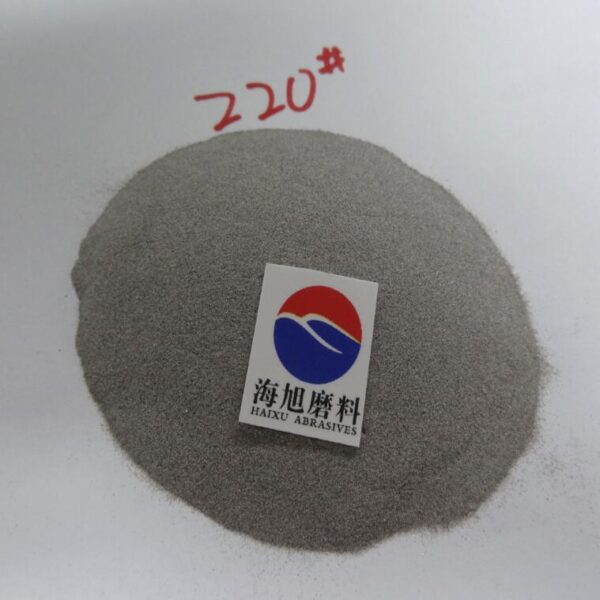

Ossido di allumina marrone F220#mesh Miglior prezzo
Descrizione:
L’ossido di allumina marrone viene prodotto fondendo bauxite di alta qualità , limatura di ferro e antracite in un forno ad arco elettrico ad alta temperatura (2200 °C). Il materiale viene quindi frantumato, modellato in una macchina auto-levigatrice, il ferro viene rimosso tramite separazione magnetica e setacciato in varie granulometrie. Il componente chimico principale è Al₂O₂, con un contenuto del 94%-96%, insieme a piccole quantità di Fe, Si e Ti. Ha una consistenza densa, un’elevata durezza e un colore marrone con elevata tenacità. È adatto per la produzione di abrasivi ceramici e resinosi ad alto legame, nonché per la molatura, la lucidatura, la sabbiatura, la fusione di precisione e la lavorazione di materiali refrattari.
Proprietà fisiche tipiche :
| Colore | Marrone |
| Forma cristallina | Sistema trigonale |
| Peso specifico | 3,95 |
| Densità apparente | 1,53-1,99 g/cm3 |
| Durezza Mohs | ≥9 |
| Punto di fusione | 2200℃ |
| Temperatura massima di utilizzo | 1850℃ |
| Densità reale | ≥3,60 g/cm3 |
Analisi chimica tipica dell’ossido di allumina marrone :
| Applicazioni | Dimensioni standard | Composizione chimica (%) | Contenuto magnetico (%) | ||||
| Al2O3 | Fe2O3 | SiO2 | TiO2 | ||||
| Abrasivi | F | 8#-80# | ≥95 | ≤0,5 | ≤1,5 | ≤3.0 | ≤0,05 |
| 90#-150# | ≥94 | ≤0,03 | |||||
| 180#-240# | ≥93 | ≤1 | ≤2 | ≤4 | ≤0,02 | ||
| P | 8#-80# | ≥95 | ≤0,5 | ≤1,5 | ≤3.0 | ≤0,05 | |
| 100#-150# | ≥94 | ≤0,03 | |||||
| 180#-220# | ≥93 | ≤1 | ≤2 | ≤4 | ≤0,02 | ||
| P280-P800 | ≥92 | ≤0,5 | ≤1,8 | ≤4.0 | – | ||
| IN | W63-W7 | ≥92 | ≤0,5 | ≤1,8 | ≤4.0 | ||
| Refrattari | Frazione | 0-1 mm 1-3 mm 3-5 mm 5-8 mm | ≥95 | ≤0,5 | ≤1,5 | ≤3.0 | – |
| Polvere fine | 200-0 320-0 | ≥92,0 | ≤1 | ≤2 | ≤4 | – | |
